Установка базовой станции
Фоторепортаж с места события. Часть 2

Монтаж последней секции, из которых собрана вышка, повлек за собой новые события. На место строительства были подвезены первые сетевые компоненты, которые непосредственно участвуют в приемо-передаче информации.

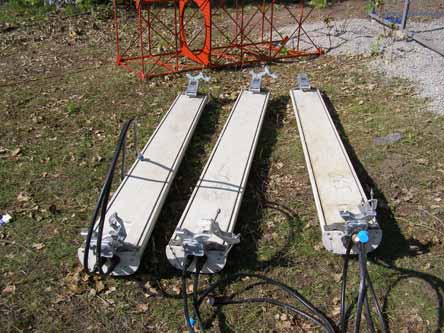

Антенные модули

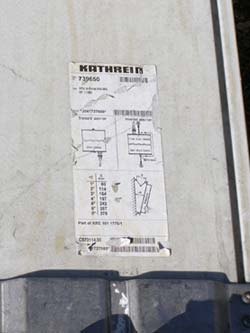

Антенные модули по сути являются основным компонентом базовой станции. Именно с ними терминалы, то есть телефоны, обмениваются информацией, которая распространяется по всей сети. С помощью антенных модулей и создается электро-магнитное поле, которое называют просто - покрытием.

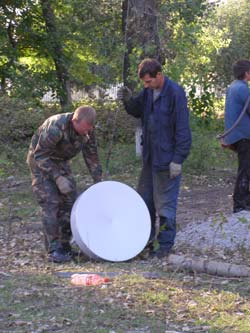

Мини-линк
Мини-линком подсоединяют новоиспеченную базовую станцию к общей сети оператора мобильной связи. Благодаря креплению, которое дает возможность закрепить мини-линк на трубе, можно легко регулировать его положение относительно своей оси поворачивая его в сторону ближайшей БС, где установлен аналогичный мини-линк.

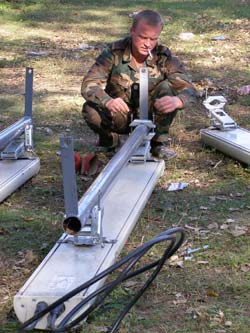

К антеннам прикрепляют крепеж на котором они будут висеть на верху вышки. В это время на вышке проходят подготовительные работы для подъема.

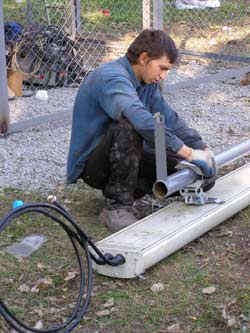

Одно из креплений антенн удлиняют.
На удлиненный кусок трубы будет крепиться мини-линк

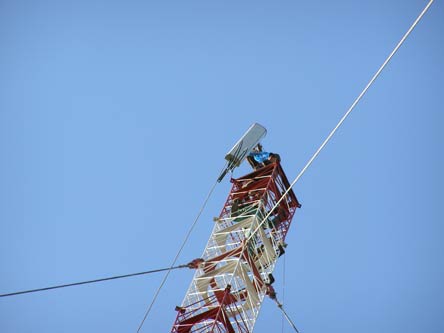

Подъем производится классическим и уже знакомым нам способом с помощью двух тросов. Один трос тянет лебедка, вторым тросом управляют с земли, регулируя направление движения груза. Таким же способом подают на вышку нужный инструмент.



Вес одного антенного модуля около 20 килограмм. Вес относительно большой и одному человеку работать на высоте с таким габаритным грузом тяжело, поэтому на вышке работают два монтажника.

Три антенных модуля устанавливаются на заранее определенных трех углах четырехугольной вышки, выбирая нужное направление для покрытия нужной территории.

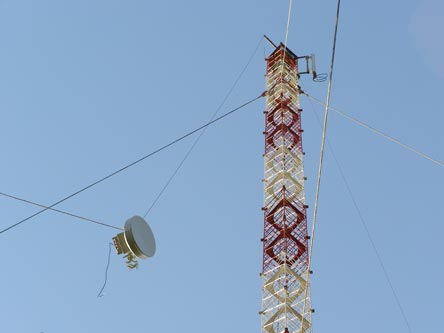

После подачи второго антенного модуля с удлиненным креплением пришел черед подавать на верх и монтировать мини-линк.

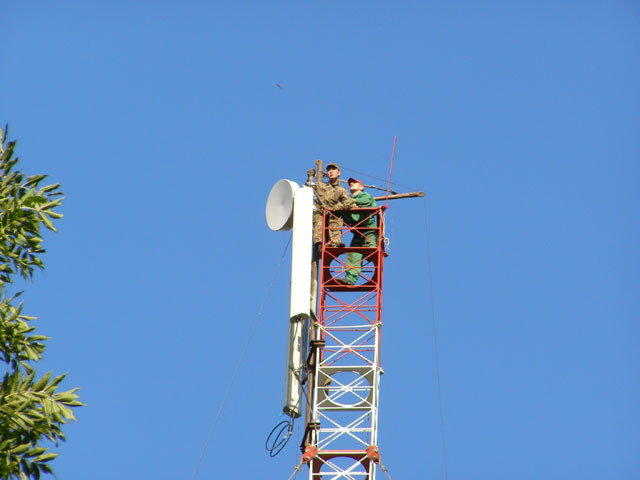

Мини-линк также крепится на заранее определенной стороне вышки для ориентации его на базовую станцию, где будет установлен ответный мини-линк.


Предварительная ориентация мини-линка на нужную БС. С высоты 60 метров в нужном направлении видно три близ лежащих БС

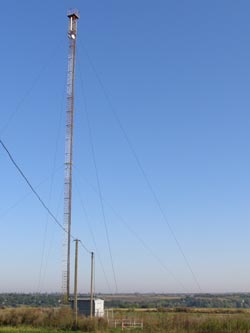

Параллельно с работой на новой БС за 13 километров от сюда была произведена модификация базовой станции, через которую, посредством мини-линков, будет подключаться в сеть еще не смонтированная БС.

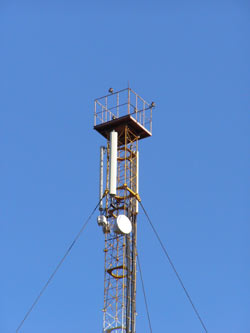

Добавлен мини-линк и направлен
в сторону новой БС

На нашей еще не готовой БС крепят последний третий антенный модуль и ориентируют его в нужном направлении.

Вот она - новая красавица БС с тремя антеннами
